가축 분뇨 입형 다단식 건조설비

축분뇨 폐수처리장이 필요없는 가축 분뇨 입형 다단식건조 설비(기계)

폐수처리장이 필요없는 구조로 고농도 가축분뇨(돼지)를 액상, 고상 관계없이 증발, 건조 합니다.

입형 다단식 가축분뇨 건조기의 열판위에서 액상인 가축분뇨가 넓게퍼져 열판과의 접촉효율이 향상되어 증발, 건조가 신속하게 일어 납니다. 사육 기술의 발전으로 가축분뇨는 고농도입니다. 농도에 관계없이 건조가 신속하게 이루어 집니다. 가축분뇨를 함수율 60%까지 건조하여 미생물 발효시키면 비료가 생산됩니다.

가축분뇨를 함수율 10%이하로 건조하여 발열량이 높은 에너지로 사용됩니다.

구제역 발생시 가축 분뇨의 이동이 금지 되므로 가축분뇨를 발생처에서 원천적으로 차단합니다.

산, 강, 하천,의 환경오염의 주범이 가축 분뇨 이므로 가축분뇨를 무방류 함으로써 환경오염을 원천적으로 차단 합니다. 가축분뇨 건조기에서 발생하는 증발되는 수분과 악취는 열원을 발생하는 보일러에서 소각하여 해결 합니다.

가축분뇨 건조기의 열원은 스팀을 사용하고 수분과 악취는 소각하며 소각시 사용하는 열풍은 건조기의 열원으로 재사용 합니다. 정제유 사용 열풍기의 기술의 사용은 1대의 기계로 가축분뇨 건조기의 열원의 사용과 악취를 소각 하므로 1석2조의 시너지효과로 에너지 비용을 대폭적으로 절감 합니다. 원형 평판구조로 전열 면적의 활용범위가 크며, 다단 조립식 구조로 처리용량에 따른 대응이 간단함. 전열판내의 슬러지의 이동이 나선형으로 이송되어지며,스크레파의 구조에 의해서 전열판과 슬러지의 접촉 효율이 95% 이상으로 에너지 절감에 기여함. 원형의 구조이며 원형운전으로 3,14배의 원주율 에따라 운전되므로 체류시간이 증대되어 접촉효율이 향상됨. 간접가열식의 건조 방법이며 증발된 수증기 배출이 용이하며 각단마다 배출 되므로 탈취기 용량을 줄일 수 있읍니다.

환경부 녹색기술인증 (GT-12-00106호)을 취득하였습니다.(원진엔비텍 기술협약)

입형 다단 슬러지 건조장치의 구조는 저온건조(온도110도-130도)를 실현함으로써 대폭적으로 에너지비용을 절감시킵니다. 입형 다단 슬러지 건조장치는 지름을 크게하고 단수를 조정함으로써 건조기의 용량을 크게 늘릴 수 있습니다. 어떤 장소에서든 (실내, 실외) 설치면적이 적어 쉽게 대응 합니다.

열원은 스팀과 열풍을 함께 사용하여 보일러의 스팀으로 건조하고 증발 되는 수증기와 냄새는 소각하고 굴뚝으로 배출되는 열풍 또한 건조기의 열원으로 재사용하여 에너지 비용을 절감합니다.

디스크타입 건조기와 로타리킬른타입 건조기에 비해 동력소요량 1/15 에 불과 합니다.

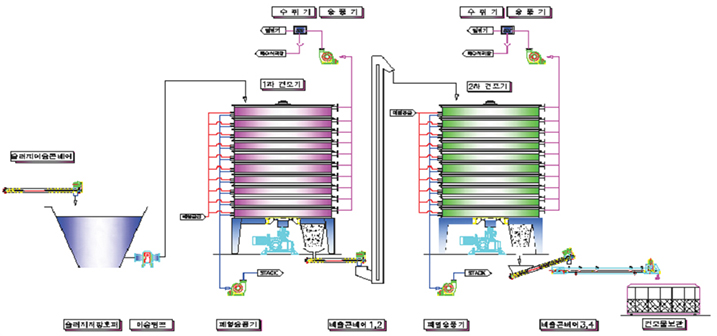

입형 다단 슬러지 건조장치 계통도

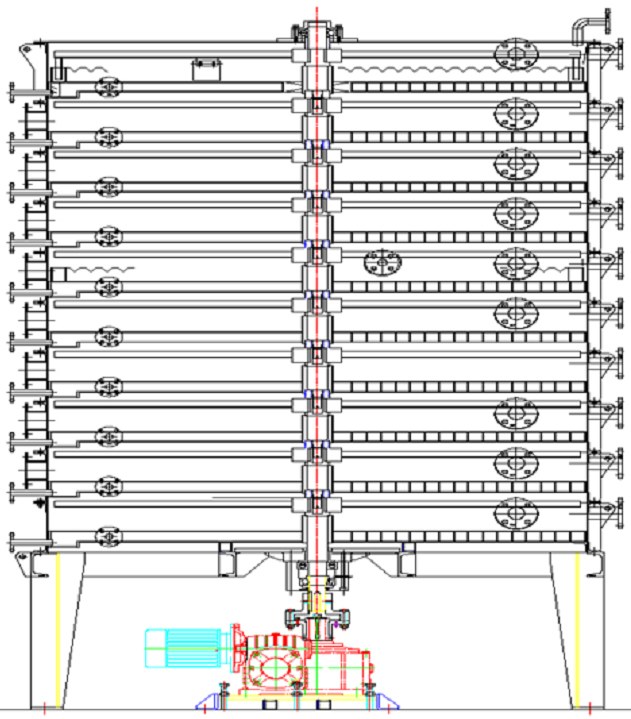

입형 다단 슬러지 건조장치 외형 도면

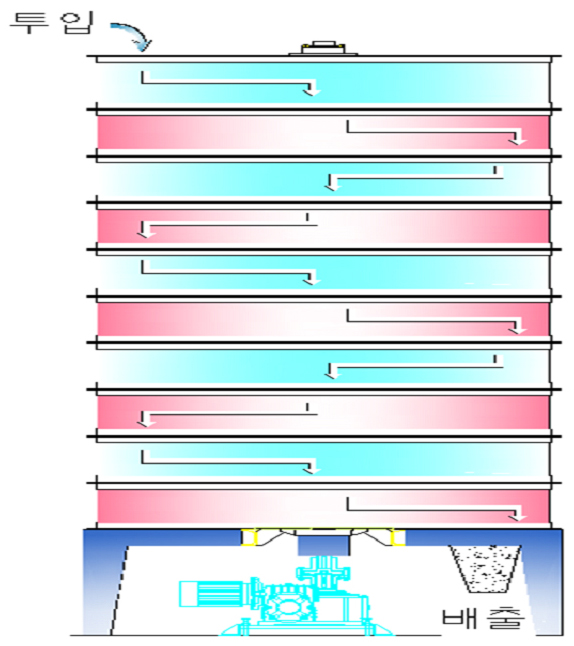

입형다단 슬러지건조장치 슬러지 이송흐름도

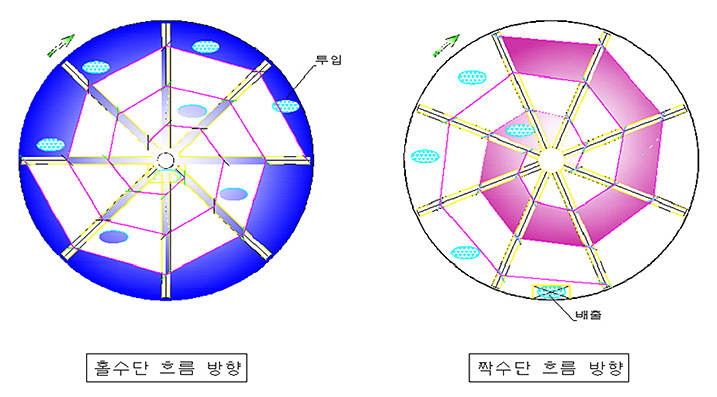

입형 다단 슬러지 건조장치 스크레퍼 흐름방향

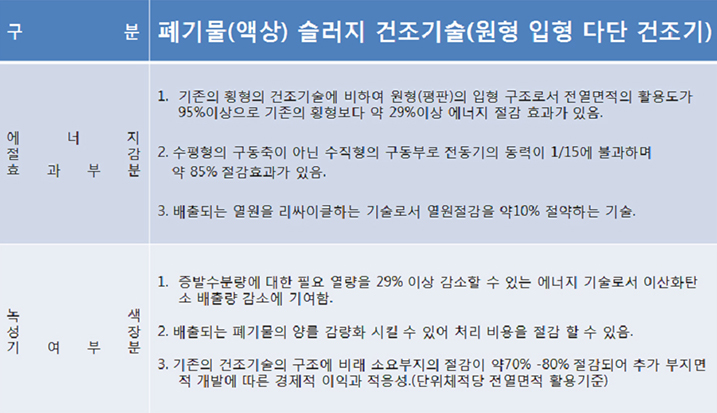

입형 다단 가축분뇨건조 기술의 녹색성

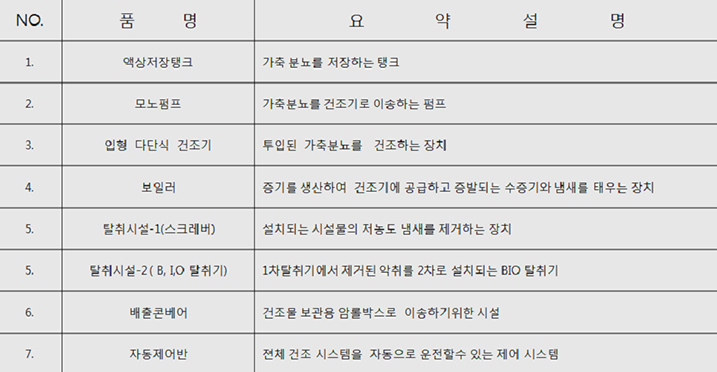

입형 다단 가축분뇨 건조장치 요약 설명
